Instalar un compresor nuevo en una planta que ya tiene uno no es un reemplazo directo. El equipo cambia, pero el sistema —la red de distribución, el tablero eléctrico, el cuarto de compresores, el tratamiento de aire— es el mismo que venía operando con el equipo anterior. Si ese sistema tiene deficiencias, el compresor nuevo las va a heredar.
El Departamento de Energía de EE. UU. documenta que los sistemas de aire comprimido tienen una eficiencia real cercana al 10 % del consumo eléctrico total, y que mejoras integrales pueden reducir ese consumo entre 20 y 50 %. La mayor parte de esa brecha se cierra antes del arranque, no después.
Estos son los frentes técnicos que conviene revisar antes de la puesta en marcha.
La red de distribución
El primer punto de revisión es la tubería existente. La caída de presión total entre la descarga del compresor y el punto de uso más lejano no debería superar el 10 % de la presión de trabajo (CAGI). En términos prácticos, eso significa medir presión diferencial en distintos tramos de la red con el sistema operando, no con estimaciones en papel.
También conviene verificar el material de las tuberías. PVC y CPVC están prohibidos para aire comprimido según ASME B31.3 y B31.9 por riesgo de falla frágil. Los materiales aceptables son acero al carbono, acero inoxidable, aluminio y cobre. En instalaciones con años de operación, no es raro encontrar tramos modificados que no cumplen ese criterio.
Un punto que se pasa por alto con frecuencia: las fugas. En plantas sin un programa de detección activo, es común encontrar pérdidas del 20 al 30 % del caudal generado. Ese porcentaje representa consumo eléctrico directo del compresor. Antes de dimensionar el equipo nuevo, conviene tener una lectura real de cuánto está perdiendo la red.
Demanda real vs. capacidad instalada
El error más común en esta etapa es calcular la demanda sumando los consumos nominales de todas las herramientas y equipos conectados. CAGI documenta casos donde la demanda real representó apenas el 15 % de esa suma, porque no todos los equipos operan al mismo tiempo ni a plena carga.
La forma correcta de hacerlo es registrar el perfil de consumo real durante al menos 7 a 14 días con data-loggers, y calcular la demanda con factor de carga real. También vale la pena revisar si hay presión artificial en el sistema: cada 2 psi de presión de descarga por encima de lo necesario elevan el consumo eléctrico aproximadamente 1 % (DOE).
Condiciones del sitio: altitud y temperatura
Este es el factor que más se subestima en México. ISO 1217 define las condiciones de referencia para el caudal libre de un compresor: 1 bar(a), 20 °C, 0 % de humedad relativa. Casi ninguna planta industrial mexicana opera en esas condiciones.

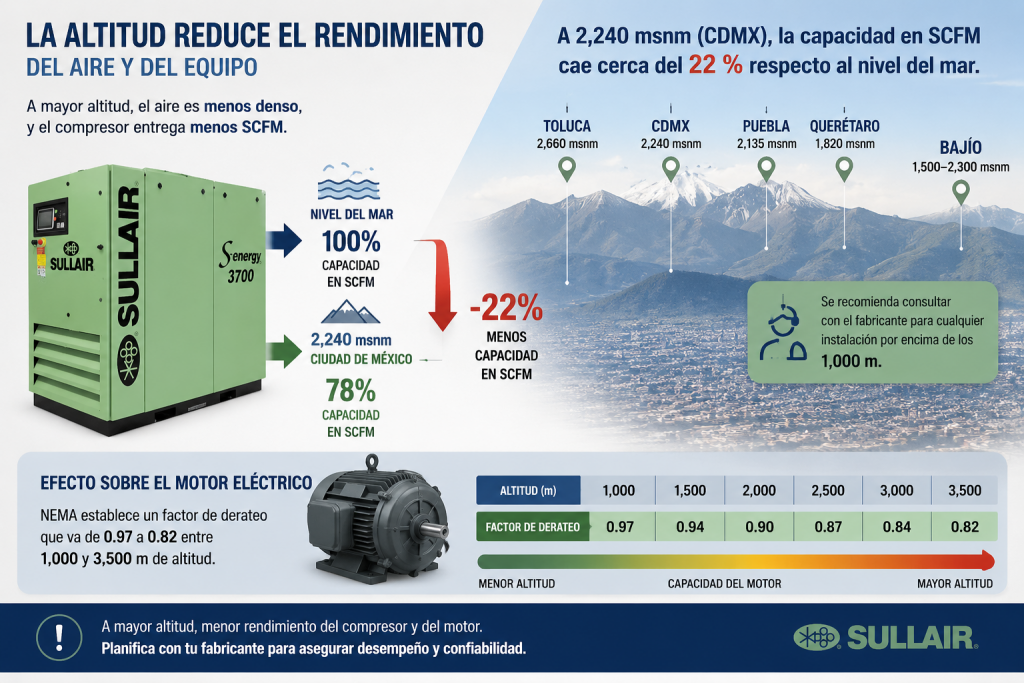

La altitud reduce la densidad del aire y con ello la capacidad másica del equipo. A 2,240 msnm —la Ciudad de México— la capacidad en SCFM cae cerca del 22 % respecto al nivel del mar. Toluca, Puebla, Querétaro y buena parte del Bajío están en rangos similares. Sullair recomienda consultar con el fabricante para cualquier instalación por encima de los 1,000 m. A eso se suma el efecto sobre el motor eléctrico: NEMA establece un factor de derateo que va de 0.97 a 0.82 entre 1,000 y 3,500 m de altitud.
La temperatura de admisión también importa. La mayoría de los compresores de tornillo están diseñados para operar entre 0 y 40 °C de temperatura ambiente. En plantas con ventilación deficiente o en climas cálidos, superar ese rango afecta directamente el rendimiento y la vida útil del lubricante.
Sistema de tratamiento de aire existente
Antes de conectar el nuevo equipo, hay que verificar que los filtros, el secador y el tanque receptor están dimensionados para el caudal del equipo nuevo, no del anterior.
Los secadores tienen capacidad nominal bajo condiciones estándar. En condiciones reales —mayor temperatura de entrada, menor presión por altitud— esa capacidad se reduce. Un secador refrigerativo entrega un punto de rocío típico de +3 °C; uno desecante, hasta −40 °C. La clase de calidad de aire requerida por el proceso (ISO 8573-1) define cuál es el adecuado y si el instalado sigue siendo suficiente.
Para los filtros, la señal de reemplazo es una caída de presión diferencial superior a 5–7 psid (CAGI). Para el tanque receptor, el rango recomendado es de 1 a 2 galones por CFM en compresores de velocidad fija, y de 2 a 4 galones por CFM cuando se usa variador de velocidad.
Verificación eléctrica
México opera a 60 Hz. Un equipo especificado para 50 Hz no puede instalarse sin reingeniería. La tolerancia estándar conforme a NEMA MG-1 es ±10 % de voltaje y ±5 % de frecuencia.
El dimensionamiento del circuito debe seguir NOM-001-SEDE-2012: conductor calibrado al 125 % de la corriente de plena carga y protección termomagnética hasta el 250 % de esa corriente. El método de arranque también tiene impacto directo en la red eléctrica: un arranque directo (DOL) genera picos de 6 a 8 veces la corriente nominal; un variador de frecuencia los reduce a 1 a 1.5 veces. En instalaciones con tableros con capacidad ajustada, ese dato define si se necesita refuerzo eléctrico antes del arranque.

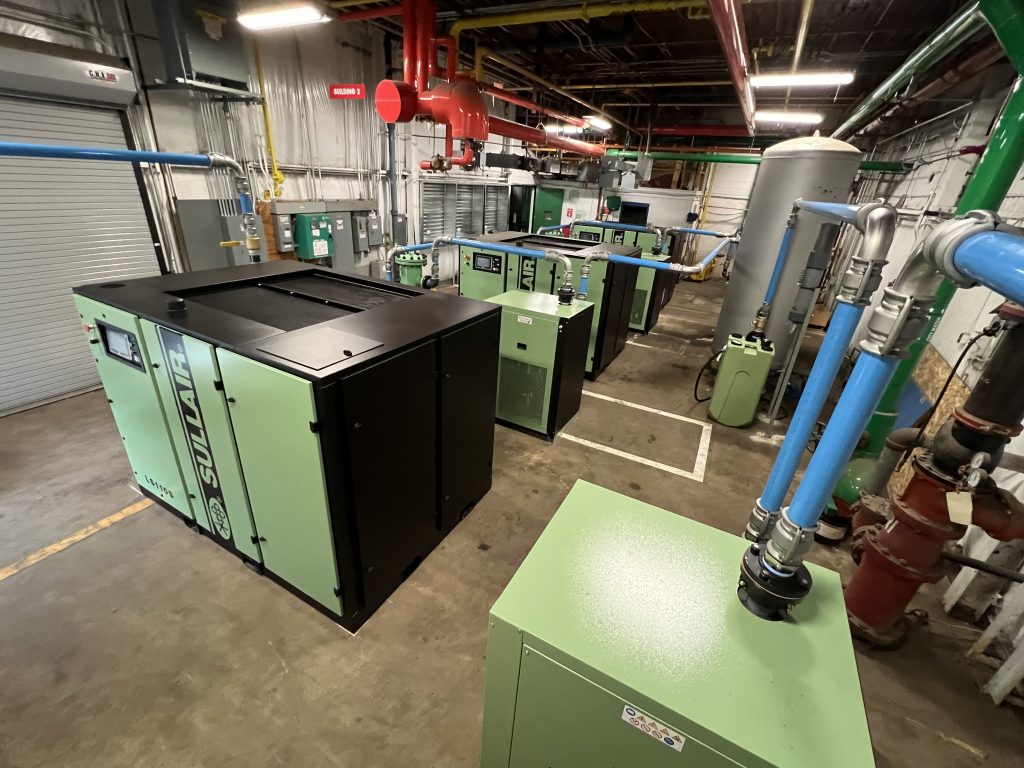

Ventilación del cuarto de compresores
Un compresor de tornillo enfriado por aire libera al cuarto prácticamente toda la energía eléctrica que consume, en forma de calor. Para un equipo de 100 HP, eso representa alrededor de 250,000 BTU/h que necesitan salir del espacio.
La regla general es mantener una diferencia de temperatura entre el aire de admisión y el de extracción menor a 10 °C, con velocidad máxima en rejillas de 5 m/s y caída en ductos de hasta 30 Pa. Los manuales Sullair de la serie LS especifican un mínimo de 0.9 m de distancia a paredes laterales y 1.8 m por el lado del ventilador para permitir circulación y acceso a servicio.
Un cuarto con ventilación insuficiente no solo afecta el rendimiento del compresor: eleva la temperatura de operación del aceite y acorta su vida útil.
Transición desde el equipo anterior: lubricantes y mantenimiento
El historial del equipo que se retira define el punto de partida del equipo nuevo. Antes del arranque, conviene revisar el tipo de lubricante que se usaba y confirmar compatibilidad química con el del nuevo equipo.
Los fluidos OEM tienen vidas útiles y bases químicas distintas: por ejemplo, el Sullube de Sullair está diseñado para hasta 10,000 horas. Mezclar fluidos de bases distintas —PAG, PAO o mineral— genera problemas de emulsificación y contaminación que afectan el separador coalescente y los filtros aguas abajo. Si hay cambio de tipo de lubricante, el procedimiento correcto incluye flushing completo del sistema y reemplazo del separador antes del primer arranque.
El Compressed Air Challenge recomienda documentar el estado “as-found” del sistema antes de cualquier instalación y registrar el commissioning con protocolo OEM. En México, donde la altitud y la temperatura combinada con variaciones de voltaje son variables constantes, esa documentación no es burocracia: es el respaldo técnico que permite diagnosticar correctamente si el sistema presenta problemas en las primeras horas de operación. Si tienes una instalación en puerta y quieres revisar estos puntos antes del arranque, en Maqpower podemos acompañarte en el diagnóstico previo y la puesta en marcha de compresores Sullair.
Fuentes
- U.S. Department of Energy — Compressed Air Challenge Sourcebook (2014): caída de presión, eficiencia del sistema, demanda real, presión artificial. energy.gov
- CAGI (Compressed Air & Gas Institute) — Technical Brief on Pressure Drop: límite de caída de presión en red. cagi.org
- CAGI — Handbook Chapter 4: Compressed Air System Design (2021): factor de carga, demanda real. cagi.org
- ASME B31.3 / B31.9: prohibición de PVC y CPVC para aire comprimido a presión.
- ISO 1217:2009 Anexo E: condiciones de referencia para caudal libre (FAD) de compresores.
- ISO 8573-1:2010: clases de calidad de aire comprimido (partículas, agua, aceite).
- Powerex — Compressor Sizing for Altitude (2015): derateo de capacidad por altitud (~3 % por cada 305 m). powerexinc.com
- NEMA MG-1: tolerancias de voltaje/frecuencia y factor de derateo del motor por altitud.
- NOM-001-SEDE-2012 Art. 430: dimensionamiento de circuitos para motores eléctricos en México.
- Parker Hannifin — Introduction to ISO 8573-1 (White Paper): puntos de rocío por tipo de secador. parker.com
- FS-Curtis — How to Size an Air Receiver Tank: relación galones/CFM para tanque receptor. fscurtis.com
- Sullair — Manual LS-20 (100 HP): distancias mínimas de instalación y especificaciones de sala. aircompressorsdirect.com
- Sullair — Sullube Lubricant Data Sheet: vida útil del fluido (hasta 10,000 h). sullair.com
- Ingersoll Rand — Ultra Coolant: vida útil 4,000 / 8,000 h. princecompressorparts.com
- Compressed Air Best Practices — Compressed Air System Commissioning Part 3: Testing: protocolo de commissioning y estado “as-found”. airbestpractices.com
